Termék videó
Termékleírás
|
Márka |
Termék neve |
Modell |
Súly/db |
Alkatrészszám |
|
Hernyó
|

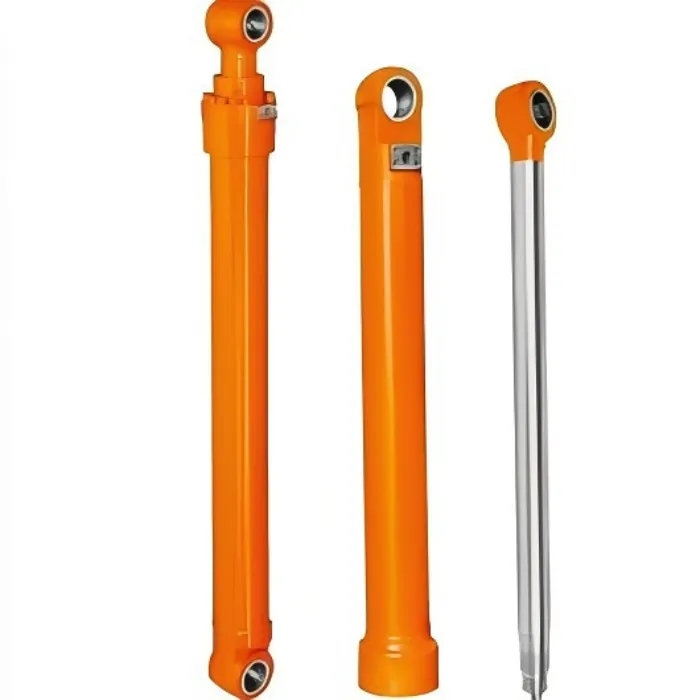

Gémhenger | 2254523 | 402,25 kg |
21N-30-00120 |
A komatsu kotrógép lánctalpas görgőinek összes modelljét szállítjuk. Ha más modelleket szeretne tudni, kérjük, vegye fel velünk a kapcsolatot.
|
Termék neve |
macska gém henger |
|
Alkatrészszám |
2254523 |
|
Származás |
Egyesült Államok |
|
Márkanév |
KŐ |
|
Modell |
349D |
|
Ár |
Átruházható |
|
Csomagolás részletei |
Szabványos exportcsomagolás |
|
Szállítási idő |
0-30 nap |
|
Fizetési határidő |
L/C, T/T |
|
Ár Term |
FOB, CIF, CFR |
|
Ellátási kapacitás |
50 000 DB/hónap |
|
Minimális rendelési mennyiség |
1 db PC |
|
Anyag |
Kiváló minőségű acél |
|
Technológia |
Precíziós megmunkálás |
|
Felület |
Kezelés Korróziógátló{0}}bevonat |
|
Keménység |
HRC 48-52 |
|
Minőség |
Eredeti gyári szabvány |
|
-Értékesítés utáni szolgáltatás |
Teljes körű támogatás, online szolgáltatás |
|
Szín |
Testreszabható |
|
Alkalmazás |
Kotrógép
|
|
Testreszabható |
beleértve a testreszabott anyagokat, felületkezelést és specifikációkat |
Termékkel kapcsolatos információk
Cat 349D kotrógép
Műszaki adatok:
Motor teljesítmény: 283kw
Üzemi tömeg (kg):46285kg
Pálya
Nyomtáv: 2740 mm
Cipő mérete: 750 mm
Nyomgörgők száma oldalanként:8
Oldalankénti hordozógörgők száma:2
Cipők száma oldalanként: 49
STONE: A termék előnyei
 |
 |
Kompatibilis a következő gépekkel:
| 345C | 345D |
| 349D | 3512 |
390D L hidraulikus rendszer specifikációja
| Fő rendszer{0}}Maximális áramlás (összesen) | 734 l/perc | 194 gal/perc |
| Maximális nyomás-Berendezés-Normál | 35000 kPa | 5075psi |
| Maximális nyomás{0}}Utazás | 35000 kPa | 5075psi |
| Maximális nyomás-Swing | 31400 kPa | 4550psi |
| Pilot System{0}}Maximális áramlás | 43L/perc | 11,4 gal/perc |
| Pilot System{0}}Maximális nyomás | 4110 kPa | 595psi |
| Gémhenger-furat | 160 mm | 6,3 hüvelyk |
| Gémhenger-löket | 1575 mm | 62 hüvelyk |
| Pálcás henger-furat | 190 mm | 7,5 hüvelyk |
| Pálcás henger-löket | 1778 mm | 70 hüvelyk |
| HB2 családi kanál-furat | 160 mm | 6,3 hüvelyk |
| HB2 Family Bucket{1}}löket | 1356 mm | 53,4 hüvelyk |
| JC Family Bucket{0}}Bor | 170 mm | 6,7 hüvelyk |
| JC Family Bucket{0}}Stroke | 1397 mm | 55 hüvelyk |
Gyártási folyamat
Anyag kiválasztása
A szórókeret henger precíziós megmunkálási eljárásokkal készül. A hengerhenger 20-as vagy 45-ös fokozatú varrat nélküli acélcsőből, míg a dugattyúrúd 40Cr vagy 38CrMoAlA anyagból készül.
01
Fáradtságállóság
A hengerhenger belső falát hónoló- vagy hengerlőgéppel készítik el, így a felületi érdesség Ra0,4 alá csökken, és hidegen megmunkált edzett réteget képez a fáradásállóság fokozása érdekében.
02
Felületkezelés
A dugattyúrúd felületét 0,05–0,1 mm vastagságú kemény krómozással kezelik. A bevonat után köszörülést végeznek a sorja eltávolítására.
03
Roncsolásmentes tesztelés (NDT)
Minden hegesztést ultrahangos vizsgálattal (UT) vagy radiográfiás vizsgálattal (RT) ellenőriznek, hogy biztosítsák a JB4730 szabvány követelményeinek való megfelelést: I. szint az ultrahangos vizsgálatokhoz és II. szint a radiográfiai vizsgálatokhoz.
04
A termék előnyei
|
Ez a rendszer lehetővé teszi, hogy a két hidraulikus szivattyú bármelyike a motor teljesítményének 100%-át kihasználja, és minden üzemi körülmény között elegendő teljesítményt biztosít. |
A gép ECM által elektronikusan vezérelt és kezelt, javítja a ciklusidőket és az üzemanyag-hatékonyságot, növeli a termelékenységet és csökkenti az üzemeltetési költségeket. |
A párnák a gémhenger rúdvégén és a pálcahenger mindkét végén találhatók. Csökkentik az ütéseket, csökkentik a zajszintet, és meghosszabbítják az alkatrészek és szerkezetek élettartamát. |
A hidraulikus rendszer automatikusan elsőbbséget biztosít a gémemelési és lengetési műveletekhez. Nincs szükség az üzemmódválasztó gomb gyakori használatára; a rendszer automatikusan rangsorolja ezeket a funkciókat a kezelői bevitel alapján. |
Használati óvintézkedések
Hidraulikaolaj követelmények
A munkaolaj viszkozitásának 29-74 mm²/s-nak kell lennie, és az üzemi olaj hőmérsékletét legjobban -20-80 fok tartományban tartani. A rendszer szűrési pontossága nem lehet 80 μm-nél kisebb. Szigorúan ellenőrizze az olajszennyeződést, tartsa fenn az olaj tisztaságát, rendszeresen ellenőrizze az olaj teljesítményét, és időben cserélje ki a hidraulikaolajat.
Telepítési megjegyzések
A beszerelés során a dugattyúrúd tetején lévő csukló tájolása igazodjon a hengerfejhez és a csonkhoz/fülbevalóhoz, valamint a teljes dugattyúrúd egyenességét a kihúzás és visszahúzás során biztosítani kell a merev interferenciák és a szükségtelen sérülések elkerülése érdekében. Használat előtt a hengert alacsony nyomáson és alacsony fordulatszámon légteleníteni kell, körülbelül húszszor előre-hátra mozgatva a felesleges levegő teljes eltávolításához.
Karbantartás
Rendszeresen ellenőrizze a szivárgást, kopást vagy sérülést, és cserélje ki a tömítéseket az ütemezés szerint. Használja az ajánlott hidraulikaolajat, és adjon hozzá megfelelő mennyiséget a zavartalan működés érdekében. A szétszerelés előtt először lazítsa meg a biztonsági szelepet, hogy a nyomás a hidraulikus körben nullára csökkenjen, majd kapcsolja le az áramellátást és állítsa le a hidraulikus rendszert
KŐ
A Stone a mérnöki gépalkatrészek vezető szállítója, amely arra összpontosít, hogy kiváló minőségű{0}}alkatrészeket biztosítson bányászati vállalatok számára. 2004-es megalakulása óta Sanghajban (Kína) működünk, és felépítettük saját STONE márkánkat, amely az iparág megbízható választásává vált. Elkötelezettek vagyunk amellett, hogy különféle alkatrészeket biztosítsunk, köztük buldózereket, kotrógépeket és gumikerekes rakodókat{4}} olyan jól ismert márkák számára, mint a Caterpillar és a Komatsu. Termékcsaládunk az OEM alkatrészek teljes skáláját lefedi, mint plPályalánc, Pálya görgők, Lánckerék, Kotró kanalak, pengék, kotróhengerek, lengő körök és különféle elektromos és hidraulikus alkatrészek, hogy ügyfeleink szigorú minőségi és teljesítményi követelményei teljesüljenek.
minőség
éves tapasztalattal
szolgáltatás
óra garanciával
Q＆A
Mi okozza a gém gyenge működését?
Ennek oka lehet a hengeren belüli dugattyútömítések erős kopása, ami belső hidraulikaolaj-szivárgást okoz, és megakadályozza, hogy a henger elegendő tolóerőt hozzon létre. Ez lehet a hidraulika szivattyú meghibásodása is, ami a kimenő hidraulikaolaj elégtelen áramlását és nyomását eredményezi. A tömítéseket és a hidraulikus szivattyút azonnal meg kell vizsgálni, és szükség esetén ki kell cserélni.
Mi okozza a gém eltolódását (nem szándékos lesüllyedés)?
Ez általában a hengerben lévő sérült olajtömítésekkel kapcsolatos. Ha a tömítések megsérülnek, a hidraulika olaj átszivárog a rosszul tömített területeken, így a henger nem képes stabil nyomást fenntartani. Okozhatja egy hibásan működő gém-ellensúlyozó szelep is, például egy elakadt szelepmag vagy egy meghibásodott rugó. Az olajtömítéseket és az ellensúlyozó szelepet meg kell vizsgálni, és a sérült alkatrészeket időben ki kell cserélni.
Mi a teendő, ha a hidraulikaolaj túlmelegszik és riasztást vált ki?
Meg kell vizsgálni és meg kell tisztítani a hűtőt, ellenőrizni kell a ventilátor szíj feszességét, megfelelő hidraulika olajat kell használni, elkerülni a hosszan tartó túlterhelést, ellenőrizni és beállítani a hidraulika rendszer nyomását, ellenőrizni és megjavítani a hidraulikus alkatrészeket, be kell szerelni egy porszűrőt, és ellenőrizni kell a légcsatornákat.
